鑫臺銘伺服壓力機由機架、機頭、工作臺、推桿、壓板、伺服電機、電機控制器、減速傳動、制動器、位置傳感器、可編程控制器、觸摸屏、工作機構、輔助機構等組成。伺服壓力機機身結構可分為C型、弓形、單柱、桌面式、雙柱、三柱和四柱式。

伺服壓力機主要由滾珠絲杠、滑塊、壓軸、殼體、力傳感器、齒形同步傳動裝置、伺服電機組成。

伺服壓裝單元構成：

驅動設備---伺服驅動

傳動設備---同步輪結構、精細滾珠絲桿

壓力輸出---壓力主軸

軸承套裝---滾珠軸承、自潤軸承等

壓力傳感器---外置型，結構漂亮，沒有電線的干擾

機殼---鈑金噴漆

操控體系---閉環操控

伺服電機是整個伺服壓力機的驅動裝置，電機的解析編碼器能產生數字信號，分辨率高達0.1微米，精度高，測量速度快，適合較大的軸向速度。

力傳感器是通過靜態的彈性形變實現電阻的測量，具有穩定性好、成本低、應用范圍廣、操作簡單等優勢。

滾珠絲杠、齒形同步傳動裝置都是完成伺服電機到壓軸的傳動，特點是結構穩定、精度高、故障率低。

UFM軟件可以通過OCX控件（可選）生成各種客戶化的界面。UFM軟件主要用于創建壓機工藝程序及記錄、顯示和保存壓裝過程中的數據。所有這些數據保存在默認的ACCESS數據庫里，對壓裝過程實現100%可追溯。

伺服壓力機控制執行過程：通過軟件編程運動過程控制，傳輸到數控應用模塊，再通過伺服驅動器驅動伺服電機的運動，經過傳動裝置實現輸出端的運動控制。壓軸壓出后壓力傳感器通過形變量反饋模擬量信號，經過放大、模數轉換，變成數字量信號輸出到PLC，實現壓力監控；通過伺服電機解析編碼器反饋位置信號，實現位置監控。

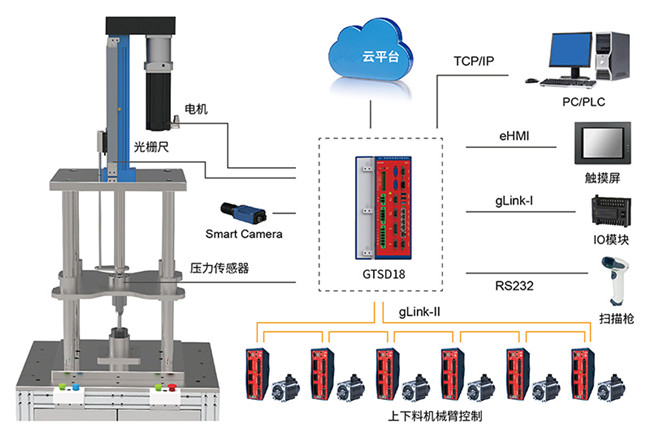

伺服壓力機包括“伺服電動缸”和“控制器”。采用模塊化閉環伺服控制系統，實現力與位移時間數據實時采集和分析，可進行力與位移監控、力與時間監控；具有壓力控制、位移控制、速度控制，適用于對壓裝過程有嚴格要求的場合。配套12寸人機界面和專用軟件，參數設置和編程方便，實時采集數據并輸出力與位移曲線。配備公差識別窗口，自動判斷壓裝結果OK/NG。

伺服壓力機在對產品的壓入過程中，實時顯示當前壓裝位置、壓裝力，并及時準確的判斷過盈量是否大小合適，同時顯示出整個力與位移的壓裝曲線，很好的解決了傳統壓機只能壓入不能檢測、試驗機效率低不能批量生產的弊端；設備整體結構均通過加強設計，剛性遠超出一般普通壓機標準，采取了整體防塵設計。
