1、設備完成動作流程：

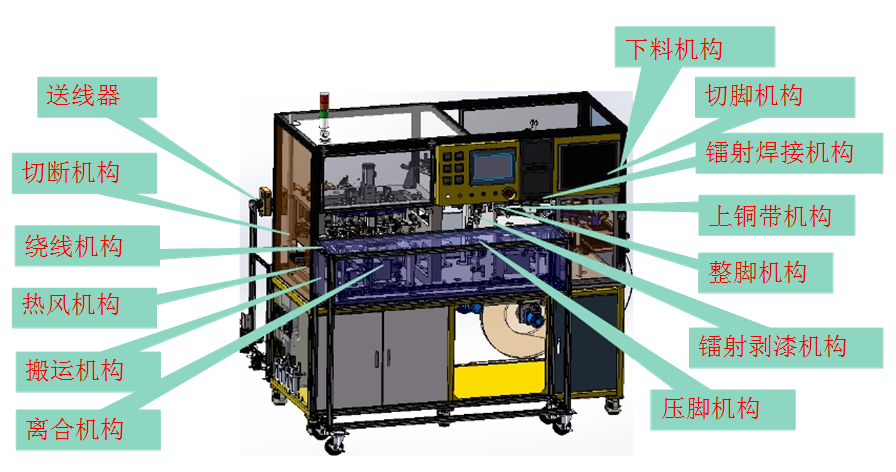

送線——外繞夾線——熱風開——繞線——切斷——離合機構交換運動——脫線圈——搬運機構取線圈——放線圈——壓腳(粗線產品)——鐳射剝漆——整腳——上銅帶——鐳射焊接——切腳——下料(吸殘腳)

2、設備特征：

1）自動化作業，極大地節約了人工，提高生產效率。

2）機器性能穩定，可連續生產。

3）人機界面直觀易懂易學。

4）設備占地面積1800*1000。

5）設備重量：300KG

6）設備功率5KW。

7）主要元器件廠家：氣立可、上銀、松下、基恩士等。

8）氣壓6KG/CM。

3、技術參數：

1、設備生產能力：

1).可實現內外、外外繞線。

2).可承制20-10系列產品的線圈繞制。

3).扁平線、圓線均可。

4).繞線范圍：扁平線可繞0.04x0.12, 圓線0.1mm-0.5mm。

2、人員配置：0.3人(1人可顧3臺設備)。

3、常規配備：1.繞線機1臺。2.鐳射剝漆機1臺。

4、產能效率：以9.5外外繞線圈評估效率在2.4--3.3K/H。
