鑫臺銘真空熱壓成型機在靜電卡盤、靜電吸盤半導體封裝中的應用：---鑫臺銘提供。鑫臺銘---新智造走向世界！致力于3C電子、新能源、新材料產品成型及生產工藝解決方案。

真空熱壓機是一種集加熱、保壓、補壓、抽真空、破真空于一體的熱壓機。整機采用伺服閉環控制系統，具有節能及低噪音的優點。設備精度高，采用伺服系統操控，壓力穩定，效率高，成品率高，柔性加壓，快速真空，慢速多段加壓，多段加熱。在PLC程序設置上，具有多段壓力、多段行程的特點，特別適用于需要隨時調整工藝的場景。其中多段壓力多段行程，即：可根據產品工藝要求，進行多段壓力和行程的自由設定，并且行程和壓力的段數和順序可以隨時調整。采用熱壓技術，通過高溫、高壓將碳纖維和樹脂基體復合，使其具有優異的力學性能和輕量化特點。加溫方式采用導熱油加熱，溫度可達200度，誤差在3度以?xún)?nèi)，是一種通過PID智能調節進行溫控的熱壓成型設備。該設備廣泛適用于對新型復合材料的熱壓工藝，具有溫度、壓力、位移實時顯示功能。

1.壓力5T-500T；

2.伺服電機控制行程；

3.真空度≤50Pa；

4.上下臺板加熱溫度最高80℃；

5.上下臺板加工平面度≤0.03mm，上下板平行度≤0.05mm;

6.設定溫度、壓力、真空度、保壓時間等參數后自動運行，PLC控制；

7.帶半自動進出料和定位裝置。

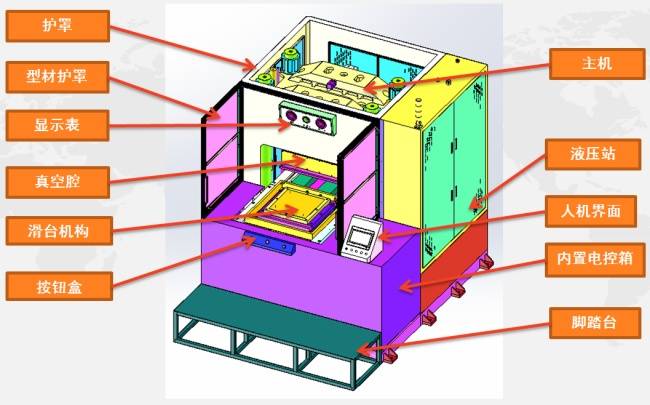

真空熱壓成型機是一種利用真空技術進行成型的設備，其主要由加熱系統、真空系統和壓力系統等組成。它利用高溫對材料進行加熱，同時在真空環境下進行壓制，可以精確地控制溫度、壓力和時間等參數，從而生產出高質量的成型品。

真空熱壓成型機具有以下特點：

高效：采用高溫高壓技術，可快速地將材料壓制成為精確的形狀和尺寸，提高生產效率。

精準：通過精確控制溫度、壓力和時間等參數，實現高精度的成型效果。

環保：采用真空技術，減少了對環境的污染，符合環保要求。

真空熱壓成型機在靜電卡盤（ESC）和靜電吸盤的半導體封裝中具有關鍵作用，主要體現在其對材料成型、結構鍵合及性能優化的全流程支持。以下是基于技術原理和實際應用的綜合分析：

一、核心制造流程

陶瓷基板的精密成型

材料選擇：靜電卡盤常用氮化鋁（AlN）、氧化鋁（Al?O?）等陶瓷材料，需滿足高導熱性、絕緣性及耐腐蝕性要求。

成型工藝：真空熱壓成型機在高溫（1500-1800°C）和高壓（10-50MPa）下燒結陶瓷粉末，通過真空環境避免氧化，抑制晶粒過度生長，提升致密度和表面平整度（≤0.03mm）。例如，AlN基板通過該工藝可實現導熱率>180 W/mK，介電強度>15 kV/mm。

多層結構的鍵合

電極嵌入：靜電卡盤的鉬或鎢電極層需與陶瓷基板無縫鍵合。真空熱壓機在500-1000°C下施加壓力，通過擴散鍵合實現金屬與陶瓷的牢固結合，避免分層或氣泡。

異質材料集成：未來方向包括陶瓷與硅的鍵合，用于先進封裝場景。

表面處理與涂層

介電涂層沉積：在卡盤表面涂覆高介電常數材料（如氧化釔），增強耐等離子體腐蝕性能。真空熱壓可提升涂層與基體的附著力。

二、技術優勢

1、壓力500T，壓力設定可以以20-500T的變更設定；壓力在20-50T時，壓力精度±30%;壓力50-500T，壓力波動±1%；平臺面壓力分布均勻。

2、加熱方式：電加熱。上下板加熱，發熱臺面有效面積：640*530。

3、最高溫度200℃，常用工作溫度80℃，溫度分布均勻性±2℃以?xún)?nèi)。

4、上下加熱板平面度：±0.02；上下加熱板平行度：±0.03。

5、真空壓力：1分鐘內達到真空度20 torr = 2666 Pa，并保持。

6、分段壓力/時間/行程：8段

7、工藝要求：

PLC控制，可編程，對包括行程、壓力、溫度、真空度、分段時間的參數設置，可自動執行，也可手動執行。

其中行程范圍：0-100mm連續可調

壓力調節分辨率0.5 Ton

溫度調節分辨率0.1℃

時間調節分辨率1 sec，每段0到30分鐘連續可調

高精度控制：

溫度誤差±0.1℃、壓力波動±1%（50-500T范圍），確保微觀結構均勻性。

上下板平行度≤0.05mm，保障晶圓吸附面的納米級平整度。

無污染環境：

真空環境（真空度≤50Pa）避免材料氧化或雜質引入，提升產品可靠性。

應力控制：

柔性加壓和多段保壓工藝減少熱應力翹曲，確?？ūP(pán)平整度<1μm。

三、工藝參數與設備特性

多段壓力/行程設定：

支持8段壓力、時間、行程的自由編程，適應復雜工藝需求（如慢速加壓、分段加熱）。

最大壓力500T，壓力分布均勻性?xún)?yōu)，適用于大面積晶圓卡盤成型。

加熱與溫控：

最高溫度200℃，常用工作溫度80℃，溫度分布±2℃以?xún)?nèi)。

導熱油加熱系統搭配PID調節，確保恒溫穩定性。

四、實際應用場景

半導體設備核心部件：

用于刻蝕機、光刻機、CVD設備的靜電卡盤制造，滿足高真空、等離子體環境下的穩定吸附需求。

適配8寸以上大晶圓加工，避免邊緣排除效應，確保薄片工件無損傷吸附。

高性能封裝：

陶瓷基板應用于功率電子模塊（如IGBT、LED封裝），依賴真空熱壓成型實現高導熱、低膨脹系數的特性。

五、未來發展趨勢

低溫鍵合技術：降低熱壓溫度以兼容敏感材料。

智能化工藝：通過激光測距等實時監測手段動態調整參數，提升良率。

新材料集成：探索陶瓷與復合材料（如碳纖維增強樹脂）的混合成型，拓展應用領域。

真空熱壓成型機通過精準的溫度、壓力和真空控制，解決了靜電卡盤/吸盤在材料致密化、多層鍵合及表面處理中的關鍵問題，直接影響半導體設備的工藝精度和晶圓良率。其技術迭代將持續推動半導體封裝向更高性能、更復雜架構發展。
